产品展示 >> 地下金属探测器 >> KT-G60高密度电场勘探系统
KT-G60高密度电场勘探系统





产品简介:

KT-60G高密度电场勘探系统是我公司在多年研发和生产先进电法仪器的基础上,应用了物联网APP控制技术、32位单片机和24位A/D高精度数据采集处理技术、大功率控制技术等先进电子技术。支持采集数据以图像的形式实时动态显示。仪器具有体积小、重量轻,低功耗,大功率,抗干扰能力强等特点。

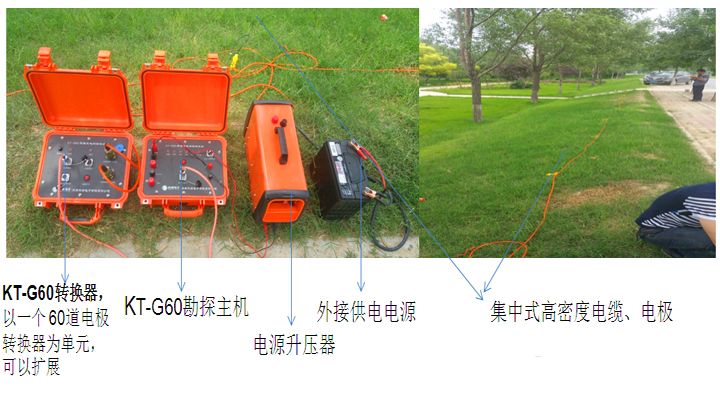

该系统以KT-G60超级数字直流电法仪为测控主机,加配KT-G60多路电极转换器、集中式高密度电缆、电极,实现集中式二维高密度电阻率测量。


主要用途:
1、 广泛应用于金属与非金属矿产资源勘探、城市物探、铁道桥梁勘探等方面。
2、 地下水勘测,确定水库坝基和防洪大堤隐患位置、寻找断裂带及陷落柱、山体滑坡、煤矿采空区、寻找地热等水文、工程地质勘探。
3、 其他方面。如地质环境调查、环境灾害评价以及考古等领域。

主要特点:
1、 轻便灵活──集大功率发射系统和接收系统为一体,体积小、重量轻。
2、 一机多用──电压电流量程和小信号测量精度的大幅提升,使仪器能胜任常规电阻率仪、激电仪、找水仪、找矿仪、二维集中式高密度电法仪主机、二维/三维分布式高密度主机,中功率短导线发射机等众多仪器的工作。
3、 多参数测量──可测量电压、电流、视电阻率、自然电位、视极化率、金属因数、半衰时、衰减度、激发比、偏离度及电压衰减曲线(即激电谱数据)。
4、 超大供电功率、超宽量程、超高精度──高达7200W的供电能力、±30V的超宽电压输入范围、极高的小信号测量精度,让仪器能更好地应用于高阻地区工作,获得更深、更好的测量结果。
5、 独立“∞”极──仪器面板设有“无穷远”极,用于连接二极、三极法时的“无穷远”电极,特别是常规电法三极测量(联合剖面法和联合电测深法)时,仪器能自动测量ρsA、ρsB、 以及ρs,无需操作员干预,减少人为差错,提高工效。
6、 物联网APP技术──行业内第一家基于蓝牙(无线WIFI)通讯技术,APP技术。通过手机(其他智能终端)控制主机,距仪器主机10米范围内,轻松实现设置参数、启动测量、实时监测测量结果,确保数据准确性。也可使用笔记本电脑对仪器主机进行遥控,完成测量工作。
7、 自动进行自然电位和电极极差电位的补偿。
8、 接收部分有瞬间过压输入保护能力,发射部分有过流保护、AB开路检测及直流高压防反接保护能力。
9、 进口密封箱体,具有防水、防尘功能。

电法勘探原理

电法勘探是以泥土、岩矿石的电性差异为基础进行地球物理勘探的一种物探方法。常规电法勘探通常由一对A电极和B电极供电,由一对M电极和N电极接收电位差,测量并计算视电阻率和极化率。由于目标体的视电阻率和极化率与背景值有差异,通过数据处理可以区分出地质异常体,从而实现矿产地质、工程地质、环境地质以及水文地质勘探的目的。

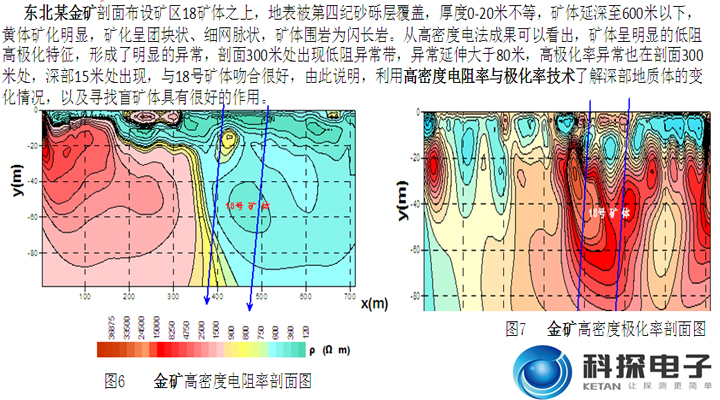

案例一

测试数据

分析结果

案例二:

测试数据

分析结果

案例三:

案例四:

性能参数:

接收部分
电压通道
±30V,当Vp > 5mV时,±0.2% ±1个字;
             当0.1mV ≤ Vp ≤ 5mV时,±1% ±1个字,24位A/D
电压最高采样分辨率
1μV
输入阻抗
≥50MΩ
视极化率测量精度
Ms ≤3%时,为±0.3%±1个字; Ms >3%时,为±2%±1个字
SP补偿范围
±10V
电流通道
6A,当Ip > 5mA时,±0.2% ±1个字;
当0.1mA ≤ Ip ≤ 5mA时,±1% ±1个字,24位A/D
电流最高采样分辨率
1μA
50Hz工频干扰压制优于80dB
发射部分
最大发射功率:
7200W
最大供电电压:
±1200V
最大供电电流:
±6A
供电波形:
脉宽1~60
供电波形
脉宽1~60秒,占空比为1:1,双极性
其他
仪器电源
内置12V9Ah锂电(或外接12V电源),可连续工作24小时以上
主机接口
A、B、M、N,直流高压,外接电池及充电,2个与分布式高密度电缆接口,RS-232等
体积
339mm×295mm×152mm
重量
5.7kg
工作温度
-10℃~+50℃,95%RH
储存温度
20℃~+60℃
